Cảm biến chênh áp gió

Cảm biến chênh áp gió hay còn gọi cảm biến chênh áp cầu thang là thiết bị có tính năng giám sát chênh lệch áp suất trong đường ống gió, chênh lệch áp suất cầu thang. Cảm biến chênh áp buồng thang quy đổi tín hiệu chênh lệch áp suất thành tín hiệu 0-10 V hoặc 4-20 mA điện với mục tiêu giám sát chênh lệch áp suất gió với khoảng chừng chênh lệch thao tác từ – 50 Pa – 3500 Pa ,

I. Giới thiệu tổng quan về Cảm biến chênh áp gió.

1. Cảm biến chênh áp gió là gì?

Cảm biến chênh áp gió hay còn gọi cảm biến chênh áp cầu thang là thiết bị có tính năng giám sát chênh lệch áp suất trong đường ống gió, chênh lệch áp suất cầu thang. Cảm biến chênh áp buồng thang quy đổi tín hiệu chênh lệch áp suất thành tín hiệu 0-10 V hoặc 4-20 mA điện với mục tiêu giám sát chênh lệch áp suất gió với khoảng chừng chênh lệch thao tác từ – 50 Pa – 3500 Pa ,

Cảm biến chênh áp cầu thang, cảm biến áp suất gió được ứng dụng phổ biến trong việc giám sát trạng thái chênh áp suất. Môi trường đo đạc bao gồm hoạt động của quạt trong hệ HVAC bao gồm AHU, PAU. Giám sát trạng thái chênh áp suất cầu thang, điều khiển phòng sạch,  …

Bạn đang đọc: Cảm biến chênh áp gió – MANHTUNG.C0M.VN Đại lý phân phối

Bằng giám sát chênh lệch áp suất không khí giúp quản lý và vận hành theo nhu yếu, công dụng của mạng lưới hệ thống. Cảnh báo khi có sự đổi khác áp suất gió nhằm mục đích khắc phục sự cố sớm nhất .
Cảm biến chênh áp buồng thang giá rẻ, cảm biến áp suất gió, cảm biến chênh áp gió. Cảm biến chênh lệch áp suất, cảm biến áp suất gió giá rẻ. Cảm biến chênh áp khí, cảm biến áp suất khí. Cam bien chenh ap cau thang, cam bien ap. Cam bien ap suat gio, cảm biến áp suất gió .

2. Áp suất không khí là gì và tại sao lại giám sát nó?

Ứng dụng phổ cập nhất sử dụng cảm biến chênh áp khí hay còn gọi là cảm biến chênh áp suất khí đó là sử dụng cho mạng lưới hệ thống điều áp buồng thang bộ hoặc thang máy trong những tòa nhà cao tầng liền kề .
Tại mỗi nước đều có pháp luật riêng về phong cách thiết kế mạng lưới hệ thống tăng áp cho nhà cao tầng liền kề. Tại Nước Ta tiêu chuẩn được phát hành năm 1996 ( TCVN 6160 : 1996 Phòng cháy chữa cháy nhà cao tầng liền kề – nhu yếu phong cách thiết kế – Điều 11 : Thông gió và hút khói ), hoặc hoàn toàn có thể vận dụng theo tiêu chuẩn BS 5588 : 1978 ; BS 5588 : 1998 ; CP 13 ; ASHRAE Standard 15 – 2007, BS EN 12101 – 6 : 2005 … .
Ngoài ra còn có lao lý đo áp suất mở của và tốc độ gió qua cửa. Để đo được những áp suất Open hay chênh áp tất cả chúng ta đều phải dùng tới cảm biến chênh áp cầu thang .
Hệ thống tăng áp cầu thang là điều bắt buộc so với những tòa nhà có từ 10 tầng trở lên. Hệ thống này hoạt động giải trí giúp tạo sự chênh áp giữa cầu thang thoát hiểm và áp suất bên ngoài hiên chạy dọc. Để làm được điều này tất cả chúng ta phải dùng tới cảm biến chênh áp cầu thang để đo áp suất giữa hai điểm : áp suất cầu thang và áp suất hiên chạy. Từ tín hiệu đo được áp suất cầu thang này được sử dụng để đưa về tủ điều khiển và tinh chỉnh để đo đạc và tinh chỉnh và điều khiển quạt tạo áp cầu thang tương thích với nhu yếu của mạng lưới hệ thống .

3. Phạm vi sử dụng Cảm biến chênh áp gió.

• Kiểm soát thông gió trong nhà cho các hệ AHU,PAU….
• Trong các đám cháy ở tòa nhà cao tầng, thì nguyên nhân thương vong lớn nhất là do khói từ đám cháy. Khói lan ra nhanh chóng khắp tòa nhà. Khói làm cho người ta nhanh chóng kiệt sức, hoảng loạn, không tìm thấy lối thoát hiểm.
• Để giải quyết bài toán trên thì hệ thống cầu thang thoát hiểm ra đời. Và để cho hệ thống đó hoạt động hiệu quả thì cần có quạt tăng áp cầu thang. Tác dụng đẩy khói ra khỏi lối thoát hiểm duy nhất tòa nhà.
• Khi xảy ra cháy, mọi người sẻ chạy vào cầu thang thoát hiểm. Khi có tín hiệu báo cháy từ hệ Fire alarm hệ thống điều khiển. Quạt chênh áp cầu thang hoạt động, dựa vào áp suất đo được tại cảm biến chênh áp cầu thang. Cảm biến áp suất gió và tín hiệu cài đặt áp suất cho phép trong buồng thang thoát hiểm. Để điều khiển giá trị áp suất sao cho khói từ bên ngoài không vào được hệ thống buồng thang do áp suất bên trong buồng thang cao hơn áp suất bên ngoài. Tạo đường thoát hiểm cho người dân tại các tòa nhà cao tầng.
• Cầu thang thoát hiểm còn có tác dụng để đội cứu hộ vào từng tầng và kiếm người bị tai nạn do đám cháy để kịp thời sơ cứu.
• Tùy vào áp suất gió thiết kế cài đặt để chọn loại Cảm biến chênh áp cầu thang, cảm biến áp suất gió có phạm vi làm việc phù hợp.

4 : Giải pháp thường dùng cảm biến áp suất cầu thang đề điều khiển và tinh chỉnh quạt mạng lưới hệ thống tăng áp cầu thang .

Hệ thống tăng áp cầu thang hoạt động giải trí khi có sự cố hỏa hoạn xảy ra lúc này cảm biến chênh áp cầu thang sẽ làm trách nhiệm đo áp suất tại cầu thang và áp suất hiên chạy dọc để tinh chỉnh và điều khiển quạt chạy nhanh hơn hút khói qua bên ngoài qua mạng lưới hệ thống thông gió .
Người thoát hiểm sẽ chạy theo cầu thang thoát hiểm mà không bị khói làm ngạt do quạt thổi làm tăng áp suất cầu thang. Nếu không có những cảm biến đo đúng mực sự chênh áp từ cảm biến chênh áp cầu thang của những khu vực thì hậu quả sẽ rất lớn khi có hỏa hoạn ,

Nguyên lý hệ thống tạo áp cầu thang sử dụng cảm biến áp suất gió:

Trong tòa nhà cao tầng liền kề để bảo vệ bảo đảm an toàn khi có khói, có cháy trong khu vực nơi ở, thao tác thì cần mạng lưới hệ thống điều khiển và tinh chỉnh tạo áp buồng thang bộ thoát hiểm .
Khi phát hiện cháy trong nơi ở hoặc thao tác mạng lưới hệ thống báo cháy sẽ nhận ra, hoặc cảnh báo nhắc nhở bằng tay của người dùng thì tín hiệu được gửi về tủ tinh chỉnh và điều khiển tạo áp buồng thang .
Ngay lập tức quạt tạo áp buồng thang thoát hiểm sẽ được bật nhằm mục đích mục tiêu tạo áp suất lớn hơn khu vực có khói, không cho khói lọt vào khu vực cầu thang bộ thoát hiểm của dân cư, nhân viên cấp dưới, để dân cư thoát hiểm bảo đảm an toàn .
Nhưng trong quy trình quạt tạo áp hoạt động giải trí thì áp suất trong buồng thang bộ sẽ lớn nên vừa bảo vệ không cho khói lọt và cũng như tránh hiện tượng kỳ lạ áp suất lớn quá gây khó khăn vất vả cho việc Open thoát hiểm thì cần có cảm biến chênh áp gió, cảm biến chênh áp cầu thang đo đạc áp suất thực tiễn để gửi tín hiệu feedback về tủ điều khiển và tinh chỉnh để điều khiển và tinh chỉnh quạt hài hòa và hợp lý. Theo TCVN thì áp suất được cho phép trong buồng thang sẽ là 20-50 Pa .

Tùy vào từng ứng dụng đơn cử cảm biến chênh áp buồng thang xuất tín hiệu analog 0-10 Vdc hoặc 4-20 mA ( Thông thường dãy đo của cảm biến 0-100 Pa sẽ tương thích với ứng dụng tạo áp buồng thang này ) .

• TH1: Nếu hệ thống tạo áp buồng thang chỉ điều khiển quạt On/Off, không có xả áp thì sẽ điều khiển quạt On/Off để áp suất nằm trong 20-50Pa và tính toán thời gian trễ để quạt không đóng mở liên tục.
• TH2: Nếu hệ thống tạo áp buồng thang có điều khiển quạt On/Off, có có xả áp thì khi hệ thống kích hoạt sẽ cho quạt chạy liên tục và nhận tín hiệu cảm biến chênh áp khí về để điều khiển van xả áp.
• TH3: Nếu hệ thống tạo áp buồng thang có điều khiển quạt bằng biến tần, thì sẽ điều khiển tần số biến tần tuyến tính đẽ áp suất sẽ một mức cài đặt cố đính VD 35Pa.

II. Cảm biến chênh áp gió CPS-A – CALECTRO / SWEDEN .

Mã sản phẩm : CPS-A.

• Xuất xứ : Calectro / Sweden
• Bảo hành : 12 tháng
• Đổi trả hàng : 7 ngày
• Chứng từ : CO, CQ, hóa đơn Hóa Đơn đỏ VAT

Thông số kỹ thuật.

Xem thêm: Linh kiện điện thoại Giá sỉ Chính hãng Chất lượng cao tại TPHCM

• Phạm vi đo 8 phạm vi đo có thể chuyển đổi -50 till +50, 0-100/300/500/700/1000/2000/3500 Pa
• Hai đầu ra: 4-20 mA và 0-10 Vdc.
• Sai số Thông thường ± 1% số đo áp suất (@ <-100 Pa /> + 100 Pa)
• Kết nối 3 dây.
• Nhiệt độ là việc – 20…+50 °C.
• Cấp độ bảo vệ IP54.
• Nguồn cung cấp 24 Vac / dc.

Chi tiết mẫu sản phẩm tìm hiểu thêm thêm tại đây .

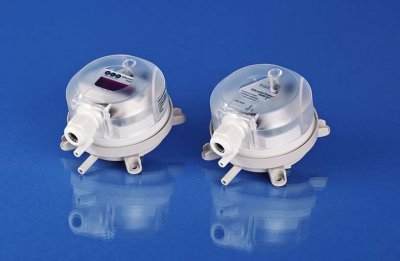

III. Cảm biến chênh áp gió 984M – series – VCP / SWEDEN .

Mã sản phẩm : 984M-series.

• Xuất xứ : VCP / Sweden
• Bảo hành : 12 tháng
• Đổi trả hàng : 7 ngày
• Chứng từ : CO, CQ, hóa đơn Hóa Đơn đỏ VAT

Thông số kỹ thuật.

• Phạm vi đo 0-100 Pa, 0-250 Pa, 0-500 Pa, 0-1000 Pa, 0-2.5 kPa, 0-5 kPa, 0-10 kPa, 0-25 kPa, 0-50 kPa, 0-100 kPa and 0-250 kPa
• Hai đầu ra: 4-20 mA và 0-10 Vdc.
• Sai số Thông thường ± 1% số đo áp suất (@ <-100 Pa /> + 100 Pa)
• Kết nối 3 dây.
• Nhiệt độ là việc 0…+50 °C.
• Cấp độ bảo vệ IP54.
• Nguồn cung cấp 24 Vac / dc.

Chi tiết loại sản phẩm tìm hiểu thêm thêm tại đây .

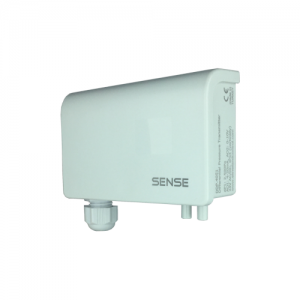

IV. Cảm biến chênh áp gió DDP series – SENSE / TURKEY .

Mã sản phẩm : DDP series.

• Xuất xứ : SENSE / Turkey
• Bảo hành : 12 tháng
• Đổi trả hàng : 7 ngày
• Chứng từ : CO, CQ, hóa đơn Hóa Đơn đỏ VAT

Thông số kỹ thuật.

• Phạm vi đo 0-100 Pa, 0-250 Pa, 0-500 Pa, 0-1000 Pa, 0-2.5 kPa, 0-5 kPa, 0-10 kPa, 0-25 kPa, 0-50 kPa, 0-100 kPa and 0-250 kPa
• Hai đầu ra: 4-20 mA và 0-10 Vdc.
• Sai số Thông thường ± 1% số đo áp suất (@ <-100 Pa /> + 100 Pa)
• Kết nối 3 dây.
• Nhiệt độ là việc -20…+70 °C.
• Cấp độ bảo vệ IP54.
• Nguồn cung cấp 24 Vac / dc.

Chi tiết sản phẩm tham khảo thêm tại đây

Chế độ Bảo hành

MTEE là nhà phân phối chính thức thiết bị Cảm biến nồng chênh áp gió của CALECTRO, VCP và SENSE tại Nước Ta, giá thành tốt nhất thị trường, vừa đủ những chủ trương bảo hành chính hãng .

————————————————
