Rơ le phao điện an toàn SRF-111M Plus

12/01/2023 - Dịch Vụ Bách Khoa - 154

RƠ LE PHAO ĐIỆN AN TOÀN SRF-111M Plus là một trong các model thuộc dòng sản phẩm chất lượng cao của GLELECTRIC, sử dụng linh kiện chất lượng, thiết kế PCB 2 layer, Relay trung gian công suất cao, các đầu nối dây kích thước lớn, dễ thao tác… khắc phục những hạn chế của các model trước. Rơ le có thể lắp đặt cho tất cả các loại phao điện bồn nước hiện có trên thị trường.

TÓM TẮT

Bạn đang đọc: Rơ le phao điện an toàn SRF-111M Plus

– Báo trạng thái phao điện 2 bể trên và dưới

– Tương thích với những loại phao điện sẵn có trên thị thường .

– Điện áp phao điện : 9VDC bảo đảm an toàn cho người sử dụng .

– Khoảng cách dây dẫn tín hiệu đến phao điện 100 m ( dây 0.75 )

– Công suất tải máy bơm tối đa : 1,5 KW .

– Chế độ tự bơm động hoặc chính sách bơm cưỡng bức .

Rơ le bảo đảm an toàn phao điện SRF-111M Plus thế hệ mới là sự phối hợp, tinh lọc và tăng cấp dựa trên 2 phiên bản SRF-111M và SRF-111X đã rất thông dụng trên thị trường .

SRF – 111M Plus bổ trợ những đèn thông tư trạng thái phao điện, tiếp điểm rơ le độc lập và có hiệu suất chịu tải tối đa cho máy bơm đến 2HP ~ 1,5 KW .

SRF-111M Plus phân phối một điện áp điều khiển và tinh chỉnh 9VDC ( được cách ly trọn vẹn với nguồn điện 220V ) đưa đến những phao điện, phao điện bồn nước để ghi nhận mức nước và tinh chỉnh và điều khiển bật / tắt máy bơm nước tự động hóa và bảo đảm an toàn. Khoảng cách dây dẫn từ phao điện đến thiết bị ( so với dây dẫn có tiết diện 0.75 mm tối thiểu đạt 100 mét ) .

CẤU TẠO

HOẠT ĐỘNG

– Chế độ bơm cưỡng bức : Công tắc nối với cổng 3-4 bật, bơm sẽ luôn chạy mà không nhờ vào vào trạng thái của phao điện .

– Chế độ bơm tự động hóa 1 phao : Nếu chỉ sử dụng 1 phao điện ở bồn nước trên : Đấu nối dây phao điện vào cổng 5,6, không cần đấu dây từ cổng 1 sang cổng 2 của SRF-111M PLUS ( đây là điểm nâng cấp cải tiến mới của SRF-111M PLUS so với thế hệ trước SRF-1111M ). Bơm sẽ bật khi bể trên cạn và tắt khi bể trên đầy theo trạng thái của phao điện .

Xem thêm: Flycam giá rẻ nên mua loại nào – Linh kiện RC

– Chế độ bơm tự động hóa 2 phao : Phao bể ngầm nối ở cổng 1,2. Phao bể trên nối ở cổng 5,6. Bơm sẽ bật nếu bể trên cạn nước và bể ngầm đầy nước và tắt khi bể trên đầy nước hoặc bể ngầm hết nước .

RƠ LE PHAO ĐIỆN AN TOÀN SRF-111M Plus là một trong những Mã Sản Phẩm thuộc dòng loại sản phẩm chất lượng cao của GLELECTRIC, sử dụng linh phụ kiện chất lượng, phong cách thiết kế PCB 2 layer, Relay trung gian hiệu suất cao …

Tiếp thu quan điểm phản hồi của người mua, GLELECTRIC đã liên tục nâng cấp cải tiến, tăng cấp mẫu mã và chất lượng để phân phối nhu yếu của người mua về một loại sản phẩm bảo đảm an toàn và chuyên nghiệp. Những đổi khác đáng kể như :

– Thay đổi hàng loạt phong cách thiết kế bên ngoài :

Với dòng loại sản phẩm chất lượng cao của GLELECTRIC, những điểm yếu kém của thế hệ trước như lỗ bắt dây điện nhỏ, khó thao tác, kích cỡ bên ngoài chưa đúng tiêu chuẩn, ….. đã được khắc phục trọn vẹn .

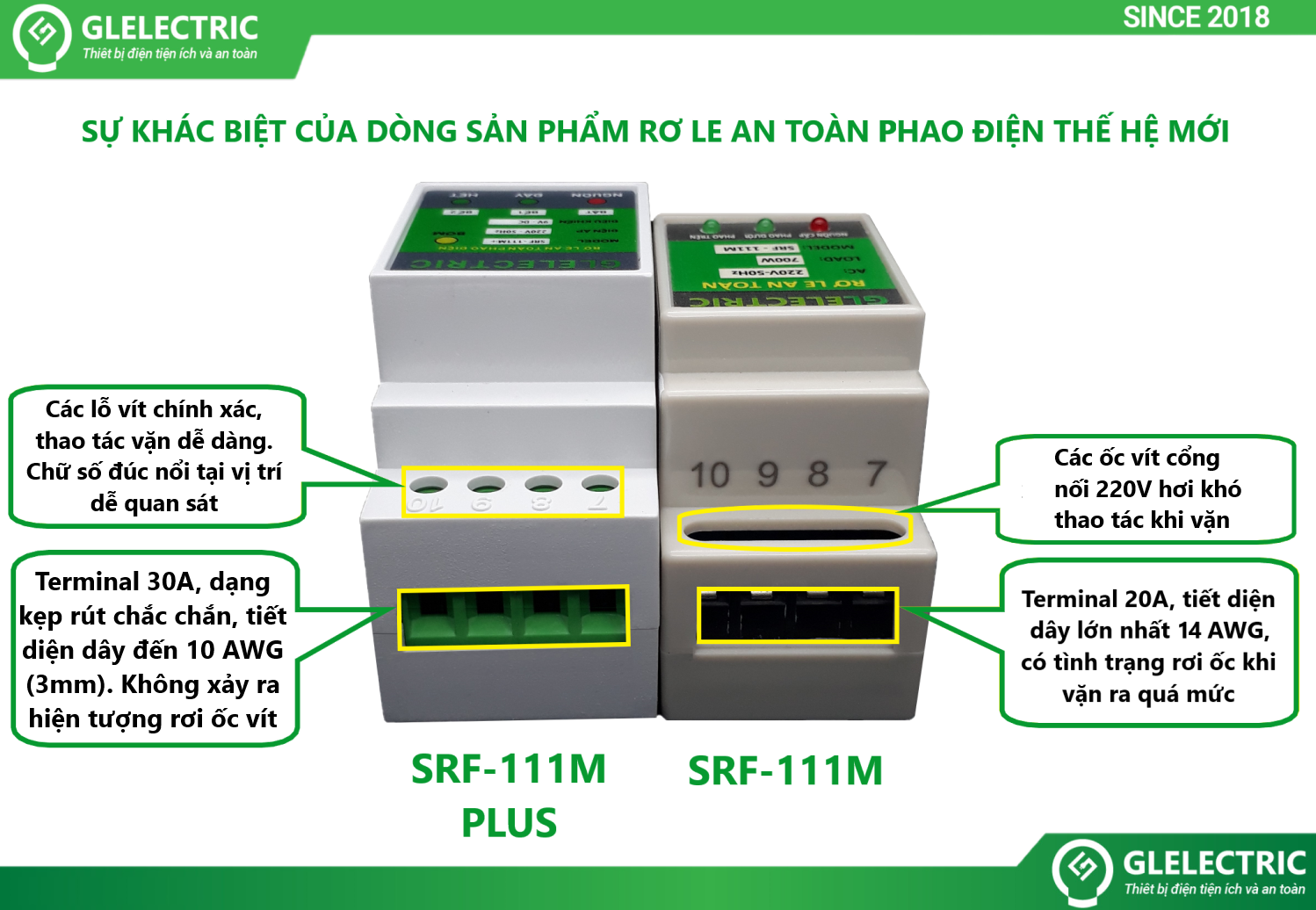

PHẦN CỔNG NỐI ĐIỆN ÁP 220V

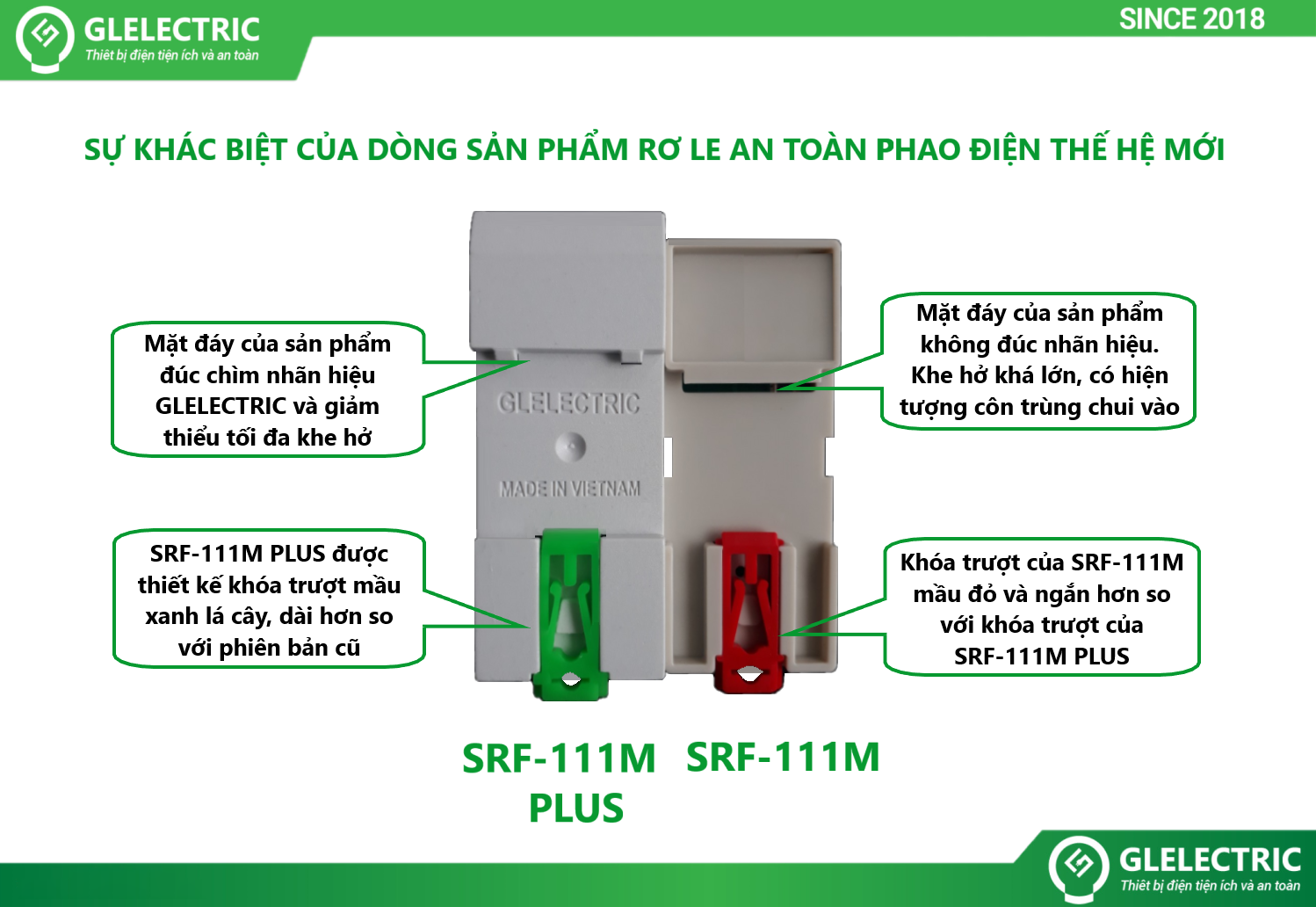

MẶT ĐÁY CỦA SẢN PHẨM

–

Thay đổi về mạch điện bên trong :

Với nhiều tăng cấp về hiệu suất Relay trung gian, PCB 2 layer, biến áp cách ly chuyên được dùng, … SRF-111M Plus liên tục khẳng định chắc chắn chất lượng đứng vị trí số 1 về loại sản phẩm Rơ le phao điện bảo đảm an toàn .

SƠ ĐỒ ĐẤU NỐI
